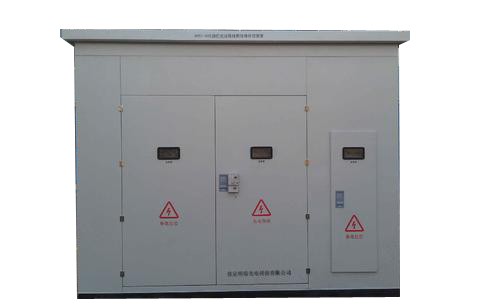

消弧线圈并小电阻接地保护成套装置
消弧线圈并小电阻接地保护成套装置

消弧线圈和小电阻并联运行主要由接地变压器、消弧线圈及其调节装置、小电阻及其投切装置、控制装置、PT和CT等组成,其中控制装置实现消弧线圈自动调谐和小电阻灵活接地两大功能。

系统采用消弧线圈并联小电阻的接地方式,在接地故障发生后一定时间内具有谐振接地系统的性质,接地电弧可由消弧装置熄灭;当故障持续一定时间,判定为永久性接地故障时,通过投切装置投入小电阻,以启动线路零序保护切断故障。这种接地方式保证架空配电线路故障点在较高电阻的条件下也可正确选线,从而切除故障线路。消弧线圈并联小电阻接地方式有以下优点:
a)相比小电阻接地方式,消弧线圈并联小电阻接地方式的供电可靠性高。小电阻接地方式对于瞬时接地故障和永久性接地故障均作用跳闸;而消弧线圈并联小电阻接地方式只对永久性接地故障跳闸,对于瞬时接地故障,由于消弧线圈的作用,接地残流被补偿到很小的状态,难以重燃,故能保证 发生瞬时接地故障时不中断对用户的供电。
b)相比消弧线圈接地方式,消弧线圈并联小电阻接地方式能快速隔离永久性接地故障,使系统迅速恢复稳定运行,缩短电气设备(如电缆)带故障运行的时间,保障电网设备的安全运行。根据以上情况,消弧线圈并联小电阻接地方式在瞬时接地故障时能够补偿系统电容电流,减小接地残流,保证电弧的快速熄灭;在永久性接地故障时又能够快速隔离故障,保障既有电缆出线又有架 空出线的城市配电网的安全、可靠运行。
